悬臂式货架检测
发布时间:2020-11-09

公司名称:广州市安普检测技术服务有限公司 www.gzaptest.com

悬臂式货架采用组合式结构,适用于存放长物料、环型物料、板材、管材及不规则货物。按照结构通常分为单面悬臂式货架及双面悬臂式货架;按照承载能力可分为重型悬臂式货架、中型悬臂式货架及轻量型悬臂式货架。悬臂式货架具有结构稳定,载重能力好、空间利用率高等特点。悬臂式货架立柱采用H型钢或冷轧型钢,悬臂采用方管、冷轧型钢或H型钢,悬臂与立柱间采用插接式或螺栓连接式,底座与立柱间采用螺栓连接式,底座采用冷轧型钢或H型钢。货物存取由叉车、行车或人工进行。货架高度通常在2.5米以内(由叉车存取取货则可高达6米),悬臂长度在1.5米以内,每臂载重通常在1000KG以内。此类货架多用于机械制造行业和建材超市等。

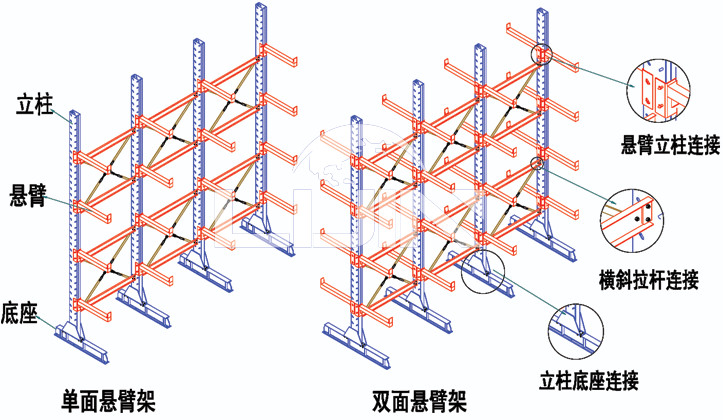

(悬臂货架图片1来源于网络)

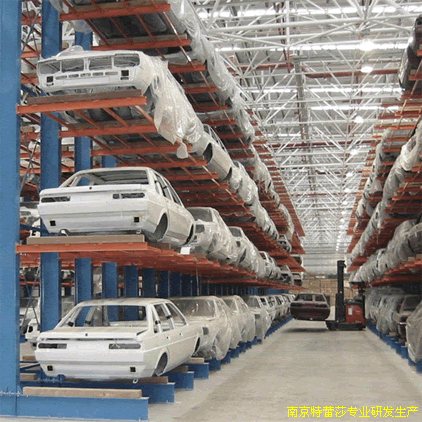

悬臂式货架根据承载能力来看,重型悬臂式货架是广泛应用于机械制造行业,汽车制造最为代表性,请看图片2(图片来源于网络)。

悬臂式货架最高高度为6米,搭配叉车对货物的进行仓储,悬臂式货架大多使用插接式或螺栓连接式,螺栓疲劳强度以及悬臂承重和立柱垂直度最为关键。日积月累的悬臂式货架疲劳强度和超出悬臂的承重范围,让会立柱倾斜等一系列因素会对悬臂式货架带来不稳定因素。同时叉车在行驶的速度过快和使用时不经意的碰撞,都会给悬臂式货架带来很不好后果。基于安全目的,需要对悬臂式货架进行安全检验。货架的安全检验不是必须年检的项目,但是基于安全为目的,降低企业风险因素,我们广州市安普检测技术服务有限公司建议每年检查一次,所需总费用不会占有太多的企业成本。

广州市安普检测技术服务有限公司对悬臂式货架检测主要内容有:

A.螺栓紧固情况检查:螺栓是否损坏、松动。

(1.相关案例:中型货架检测-螺栓扭矩检测

B.安全插销检验:安全销是否缺失、损坏。

C.立柱防撞护脚检查:立柱防撞护脚是否设置、损坏。

D.货架构件检查:构件是否变形、损坏。

E.安全净距检验:货物与立柱及横梁间的安全净距是否满足要求。

F.立柱垂直度检测:检测空载或负载条件下,立柱的垂直度。

G.重型货架承重检测:检测负载情况下,横梁的变形情况。

(1.相关案例:江苏重型横梁式货架-承重测试

(2.相关案例:佛山横梁式货架检验-承重测试

(3.相关案例:东莞超市轻型货架-承重检测

H.货架测试:材料成分分析(相关案例:货架材料性能测试)、牌号鉴定和力学性能测试、焊缝缺陷检测(相关案例:东莞货架焊接处检验-磁粉探伤),镀层厚度及附着力测试.

I:地坪沉降检验

仓库本身的地面承重水平,这个参数非常重要,假设仓库地面承重只有一吨,货架承重有5吨,那必然地面下沉或变形,重要甚至会塌陷,造成安全事故。所以不要单纯考虑为了节省空间就建设高位货架,还要考虑高位货架存放物料的基本重量。

J:货架有限元分析:货架的高度越来越高因承受自重、货物重的同时还可能受到风载、雪载、地震载荷以及屋面检修载荷的作用。货架钢结构在各种载荷工况条件下必须具有足够的强度、刚度和稳定性;通过有限元方法进行结构的强度计算、刚度计算和稳定性计算,能够找到结构的薄弱部位。

(1.相关案例:深圳横梁式货架有限元分析

(2.相关案例:东莞钢货架有限元分析

K:其他项目:货架的的相关标识、货物放置的稳定性、托盘的质量情况、结构位移检验、紧固件检验等。

二.广州市安普检测技术服务有限公司对悬臂式货架检测的标准依据:

1.欧洲标准

EN 15512-2009 钢制静态存储设备可调托盘货架结构设计原则

EN 15635-2008 钢制静态存储设备.存储设备的应用和维护

EN-15620-2008 钢制静态存储设备.可调托盘货架.公差,变形和间隙

2.国标

GB∕T 33454-2016 仓储货架使用规范.

GB-T 41514-2022 钢结构货架使用安全与评估规范

GB/T30675-2014 阁楼式货架

GB/T 27924-2011工业货架规格尺寸与额定荷载

GB/T 39830-2021立体仓库钢结构货架抗震设计规范

3.英国存储设备制造商协会(SEMA)标准

4.中国相关标准WBT托盘式货架

WB∕T 1075-2018 悬臂式货架

WB∕T 1077-2018 搁板式货架

WBT 1044-2012 托盘式货架

WBT 1045-2012 驶入式货架

WBT 1074-2018 重力式货架

WBT 1076-2018-1冷库用货架

WB/T 1073-2018 库架合一式货架

WB/T 1077-2018 搁扳式货架

WB/T1066-2017货架安装及验收技术条件

WB/T1042 货架术语

5.推荐性行业标准

SBT 10843-2012 金属组合货架

SB/T 10166-1993金属轻型组合货架

SB/T 10843-2012金属组合货架

6.中国机械行业 (含机械、电工、仪器仪表等)推荐性行业标准

JB/T5323一2017 立体仓库焊接式钢结构货架技术条件

JB/T 9018-2011 自动化立体仓库设计规范

JB/T10823 自动化立体仓库术语

JBT 11270-2011 立体仓库组合式钢结构货架技术条件
