绿色建材认证-地源热泵系统-TCECS10066-2019
发布时间:2021-06-11

公司名称:广州市安普检测技术服务有限公司www.gzaptest.com

1 . 范围

绿色建材认证-地源热泵系统-TCECS10066-2019标准规定了地源热泵系统绿色建材评价的术语和定义、 评价要求和评价方法。

绿色建材认证-地源热泵系统-TCECS10066-2019标准适用于以岩土体、 地下水、 地表水为低温热源的地源热泵系统所用建材的评价,侧重于地源热泵系统中地热能交换系统、 热泵机组的绿色评价, 对建筑物室内系统不做规定要求。

2. 规范性引用文件

下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件, 仅注日期的版本适

用于本文件。 凡是不注日期的引用文件, 其最新版本(包括所有的修改单) 适用于本文件。

GB/T 191 包装储运图示标志

GB/T 1019 家用和类似用途电器包装通则

GB/T 3091低压流体输送用焊接钢管

GB/T 8163 输送流体用无缝钢管

GB 10071城市区域环境振动测量方法

GB/T 19001 质量管理体系要求

GB/T 13363. 2 给水用聚乙烯(PE) 管材

GB/T 13663 给水用聚乙烯(PE) 管道系统

GB/T 18455 包装回收标志

GB 18597 危险废物贮存污染控制标准

GB 18599 一般工业固废储存处置场污染控制标准

GB/T18991 冷热水系统用热塑性塑料管材和管件

GB 19409 水(地) 源热泵机组

GB/T 19473. 2 冷热水用聚丁烯(PB) 管道系统第2部分 管材

GB 19762 清水离心泵能效限定值及节能评价值

GB/T 23331 能源管理体系要求

GB/T 24001 环境管理体系要求及使用指南

GB/T 28001 职业健康安全管理体系要求

GB/T 28799. 2 冷热水用耐热聚乙烯(PE-RT) 管道系统

GB 30721 水(地) 源热泵机组能效限定值及能效等级

GB/T 31268 限制商品过度包装通则

GB/T 31512 水源热泵系统经济运行

GBT 33000 企业安全生产标准化基本规范

GB/T 33761 绿色产品评价通则

GB 50189 公共建筑节能设计标准

GB 50366 地源热泵系统工程技术规范

GB 50736 民用建筑供暖通风与空气调节设计规范

GB/T50801可再生能源建筑应用工程评价标准

GBZ 1-2010 工业企业设计卫生标准

GBZ 2. 1-2007 工作场所有害因素职业接触限值化学有害因素

GBZ 2. 2-2007 工作场所有害因素职业接触限值物理有害因素

CECS 313 农村小型地源热泵供暧供冷工程技术规程

CECS 344 地源热泵系统地埋管换热器施工技术规程

CJ/T 317 地源热泵系统用聚乙烯管材及管件

JBT 4330 制冷空调设备噪声的测定

3. 术语

下列术语和定义适用于本文件。

3. 1

绿色建材 green building material

是指在全生命周期内可减少对天然资源消耗和减轻对生态环境影响, 具有“节能、 减排、安全、 便利和可循环”特征的建材产品。

3. 2

绿色建材评价 green building material assessment

由认证机构证明产品符合绿色建材标准要求的合格评定活动。

3. 3

评价等级 assessment level

产品评价结果所达到的绿色建材级别, 由低到高分为一星级、 二星级和三星级。

3. 4

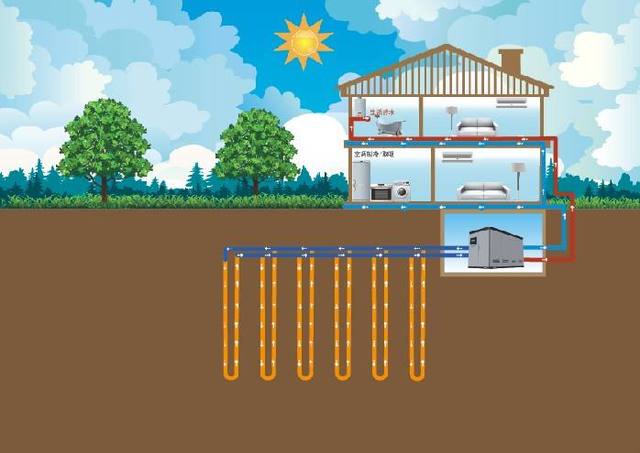

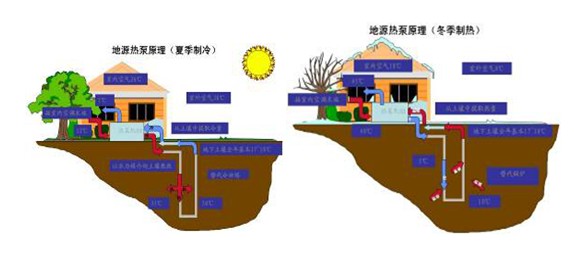

地源热泵系统 ground-source heat pump system

以岩土体、 地下水或地表水为低温热源, 由水源热泵机组、 地热能交换系统、 建筑物内系统组成的供热空调系统。 根据地热能交换系统形式的不同, 地源热泵系统分为土壤源热泵系统、 地下水地源热泵系统和地表水地源热泵系统。

3. 5

地热能交换系统 geothermal exchange system

将浅层地热能资源加以利用的热交换系统。

3. 6

浅层地热能资源 shallow geothermal resources

蕴藏在浅层岩土体、 地下水或地表水中的热能资源。

3. 7

水源热泵机组 water-source heat pump unit

以水或添加防冻剂的水溶液为低温热源的热泵。 通常有水/水热泵、 水/空气热泵等形式。

3. 8

全年综合性能系数(ACOP) Annual Coefficient Of Performance (ACOP)

水(地)源热泵机组在额定制冷工况和额定制热工况下满负荷运行时的能效,与多个典型城市的办公建筑按制冷、 制热时间比例进行综合加权而来的全年性能系数,用 ACOP 表示。

全年综合性能系数 ACOP = 0.5 6 EER+0.4 4 COP

注 1: EER 为水(地)源热泵机组在额定制冷工况下满负荷运行时的能效;

注 2: COP 为水(地)源热泵机组在额定制热工况下满负荷运行时的能效;

注 3: 加权系数 0.5 6 和 0.4 4 为选择北京、 哈尔滨、 武汉、 南京和广州五个典型城市的办公建筑制冷、 制热时间分别占办公建筑总的空调时间的比例

4. 评价要求

4.1 基本要求

4.1.1 生产企业应符合适用的国家现行标准、 地方现行标准及环评批复的规定, 并取得地方政府的排污许可证, 且近 3 年无重大环境污染事件。

4.1.2 生产企业应具有完善的质量管理体系、 环境管理体系和职业健康安全管理体系, 生产企业应按照 GB/T 19001、 GB/T 24001、 GB/T 28001 和 GB/T 23331 分别建立并运行质量管理体系、 环境管理体系、 职业健康安全管理体系和能量管理体系。

4.1.3 工作场所有害因素职业接触限值, 应满足 GBZ 2.1 和 GBZ 2.2 要求。

4.1.4 安全生产管理应符合适用的国家标准、 地方标准规定, 且近 3 年无重大安全事故, 安全生产标准化应满足 GB/T 33000 的要求。

4.1.5 一般固体废弃物的收集、 贮存、 处置应符合 GB 18599 的相关规定。 危险废物的贮存应符合 GB 18597 的相关规定, 后续应交付持有危险废物经营许可证的单位处置。

4.1.6 生产企业应采用国家鼓励的先进技术工艺, 不应使用国家或有关部门发布的淘汰或禁止的技术、 工艺、 装备及相关物质, 生产企业在生产过程中应采取节水、 节能措施。

4.1.7 生产企业应提供地源热泵系统产品的使用说明书及维保手册。

4.1.8 地源热泵系统应根据当地浅层地热能赋存情况、 气候条件、 建筑类型、 及用户需求选择合理的系统类型, 系统所采用的主要材料和零部件应符合安全、 低碳、 环保和高效的要求,符合国家现行相关标准的规定。

4.1.9 地源热泵系统所利用浅层地热能资源, 应符合国家和当地政府相应法律法规要求。

4.1.10 地源热泵系统的设计及施工应符合《地源热泵系统工程技术规范》 GB50366、 《民用建筑供暖通风与空气调节设计规范》 GB50736、 《公共建筑节能设计标准》 GB50189、 《可再生能源建筑应用工程评价标准》 GB/T50801、 《水源热泵系统经济运行》 GB/T31512、 《地源热泵系统地埋管换热器施工技术规程》 CECS344、 《农村小型地源热泵供暧供冷工程技术

规程》 CECS313 等相应现行国家、 行业标准。

54.1.10 地源热泵系统应设有性能监测系统, 以获得准确的浅层地热能采集量的长期监测数据,便于优化调节, 保证系统长期稳定高效运行。

4.1.11 地源热泵系统的施工、 安装及运行应避免对地下水文地质环境的污染。

4.1.12 地源热泵系统中用到的材料、 设备及循环介质应具有稳定的性能, 在全寿命期内不对环境产生不利影响。

4.1.13 产品包装应符合 GB/T 191、 GB/T 1019、 GB/T 18455、 GB/T 31268 和《机电设备包装通用技术条件》 GB/T 13384 及《环境标志产品技术要求 包装制品》 HJ/T 中相应类别包装的技术要求。

4.1.14 管材管件符合 GB/T 13363.2、 GB/T 13663、 GB/T18991、 GB/T19473.2、 GB/T 3091、GB/T 8163 、 GB/T 28799.2 等相关标准要求。

4.2 评价指标要求

地源热泵系统评价指标包括资源属性指标、 能源属性指标、 环境属性指标和品质属性指标。 地热能交换系统的评价指标要求见表4. 2. 1-1, 水/地源热泵机组的评价指标要求见表4. 2. 1-2。

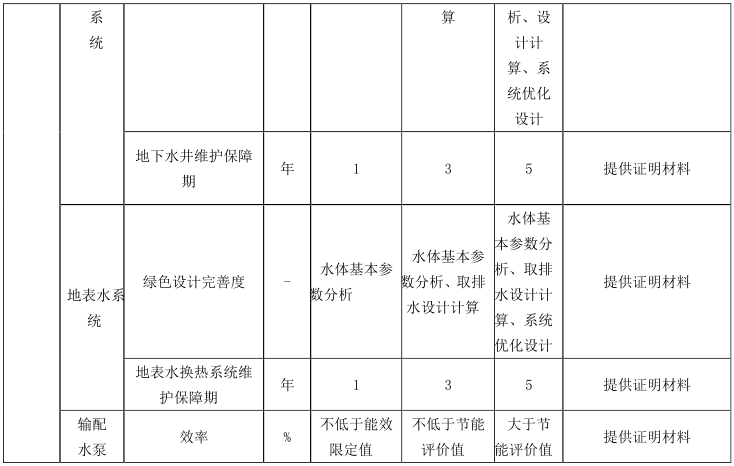

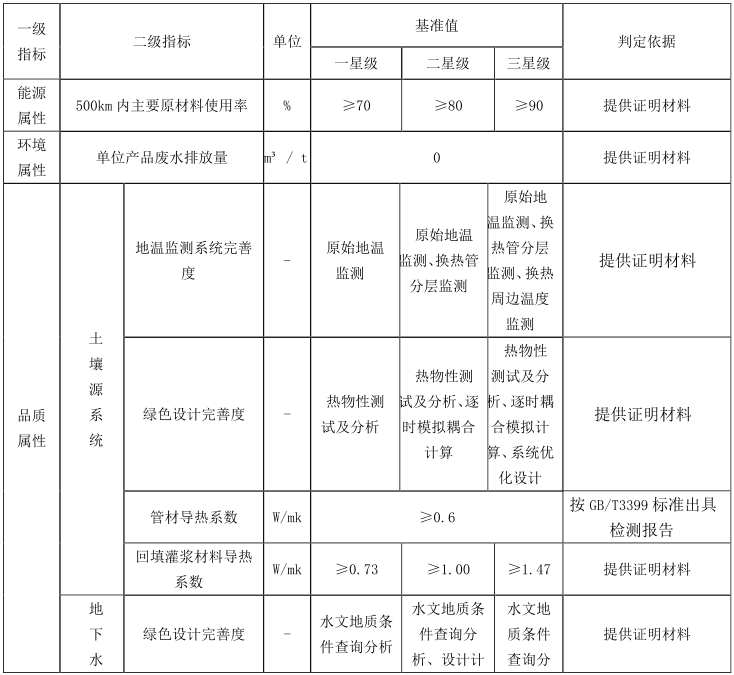

表 4. 2. 1 -1 地热能交换系统指标要求(图:)

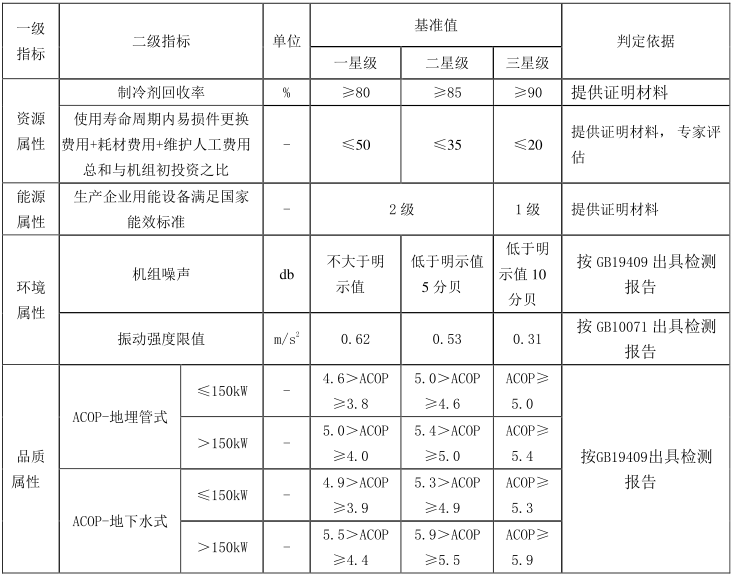

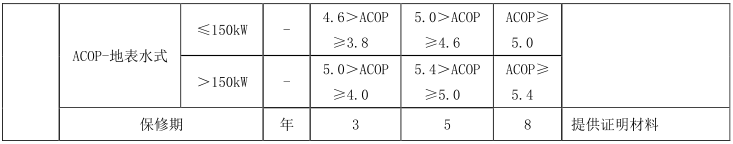

表 4. 2. 1 -2 水/地源热泵机组指标要求(图:)

5 评价方法

5.1 生产企业应按4.1的规定提供有效期内的第三方环境监测报告、 管理体系认证证书、 产品型式检验报告、 安全生产标准化证书、 应用技术文件(如企业标准、 企业技术规程、 施工应用指南、 使用说明书等) 等相关资料。

5.2 按照 4. 1 基本要求和 4. 2 评价指标要求开展第三方评价, 采用符合性评价方法, 分为一星级、 二星级、 三星级 3 个等级。 对于地热能交换系统和水(地) 源热泵机组, 3 个等级的绿色建材均应满足所有基本要求, 并根据对某一评价等级的全部评价指标要求满足情况, 最后确定为一星级、 二星级、 三星级。 对于地源热泵系统评价则取地热能交换系统和水(地) 源热泵机组分别满足星级标准中较低者, 作为系统星级。
