公司名称：广州市安普检测技术服务有限公司www.gzaptest.com
1．目的
用于测试材料的拉伸性能。
2．范围
该方法适用于在指定的预处理、温度、湿度及测试速率等条件下，测试增强与未增强塑料试样的拉伸性能。
3. 原理
沿试样纵向主轴恒速拉伸，直至断裂或应力（负荷）或应变（伸长）达到某一预定值，测量在这一过程中试样承受的负荷及其伸长。
4. 测试项目：PP+GF材料拉伸模量

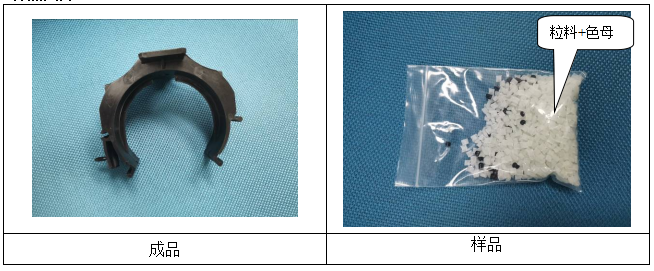

测试样品：图片
测试方法：ISO 527-1:2019 & ISO 527-2:2012
测试条件： 试样厚度：4.03mm
测试速度：1 mm/min
标距： 50 mm
初始夹具间距：115 mm
测试设备：万能材料试验机
测试结果：见下表
试样 | 拉伸模量（MPa） |
1 | 7213 |
2 | 7296 |
3 | 7150 |
4 | 7236 |
5 | 7218 |
平均值 | 7223 |
客户要求：6700(偏差﹢5%/-10%) MPa
结论：略
备注. 测试试样为注塑成型。

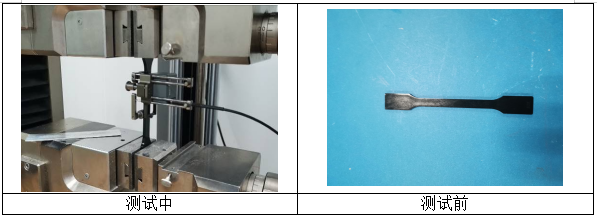

测试图片
公司介绍：
广州市安普检测技术服务有限公司长期致力于为多领域客户提供一站式检测服务及完善的安普检测解决方案，与几大著名专业第三方测试机构如ITS天祥集团、TUV南德认证、SGS通标都有长远稳定的合作关系，并获得了相应授权。安普检测实验室位于深圳，拥有CNAS与CMA资质，设有多个设备先进和测试功能齐全的实验室以及资质齐全的无损检测人员团队，在仓储货架检测、无损检测、疲劳试验、焊接工艺评定、金属材料成分分析、高分子材料成分分析、精密尺寸测量等领域提供专业的检测、检验及相关技术服务。
