样品信息:差速器壳体金属材料断口失效分析-金属材料失效分析 断口宏观分析 断口微观分析

测试信息

断口分析

1. 宏观分析

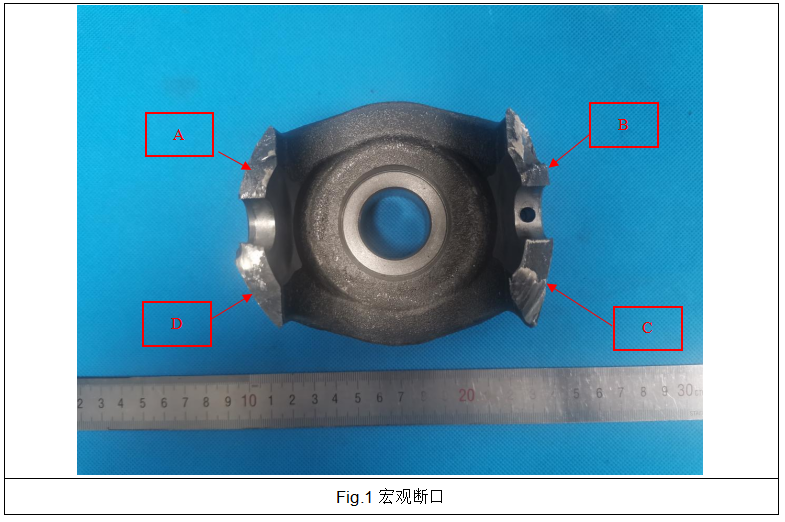

（1）如Fig1所示，样品断裂后无明显局部塑性变形，呈现出明显脆性断裂特征，断裂位置位于样品中部连接处，断裂处附近有明显的分型面外观特征，其断裂面未见明显的缩松、气孔、豁口等缺陷。断面共四个断裂位置，记A、B、C、D，断裂位置有明显的磨损压痕，根据磨损遗迹，其磨损转动方向即裂纹扩展方向，即沿ABCD转动。

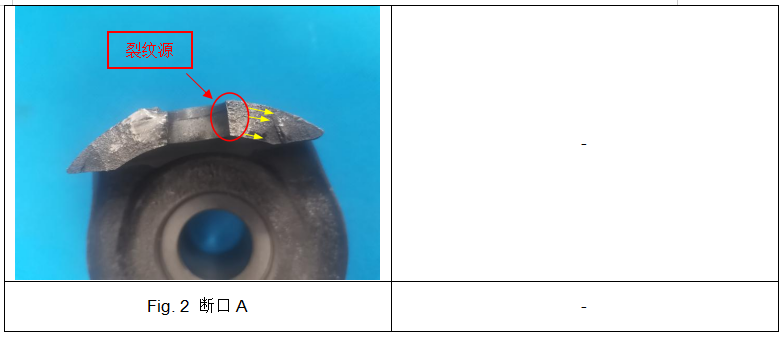

（2）如Fig2所示，断口A处断面较平整，断口靠近大端位置呈纤维状，其延伸方向由大端指向小端（如图中黄色线条所示），根据断口整体形貌及断口压痕特征，判断A处大端位置为裂纹源（如图中所示），其裂纹源起始于分型面区域表面。

1.2断口微观分析

测试概述：对A断口切割清洗后进行SEM观察。

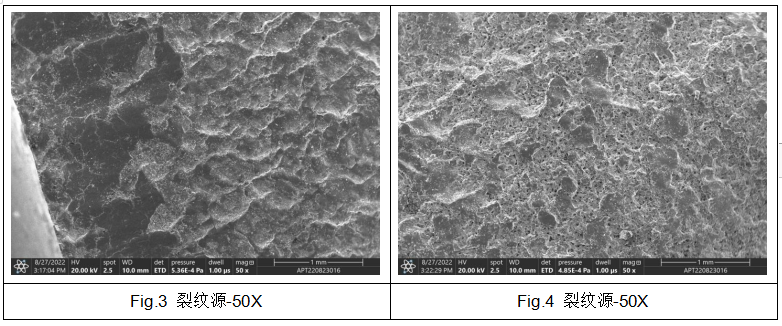

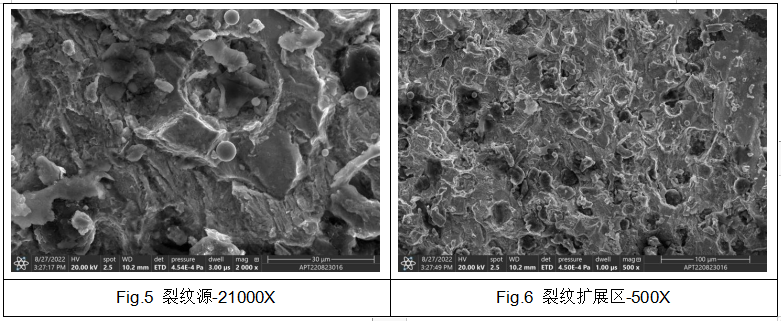

（1）裂纹源磨损较为严重，断面信息已被覆盖，近裂纹源位置断口也可见波浪状纹路，因其是球墨铸铁，是其断口扩展过程中产生的疲劳纹，其微观形貌也可发现较明显的疲劳辉纹。

（2）裂纹扩展区其微观形貌也可观察到较多疲劳辉纹，呈疲劳断面特征。

综上所述：初始裂纹起源于样品外观呈现分型面区域表面，在应力的作用下裂纹疲劳扩展，当剩余截面不能承载所加载荷时，样品发生断裂。

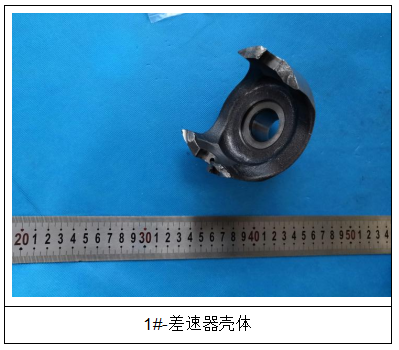

 样品附图
