油气管道焊接工艺评定
发布时间:2020-09-09

公司名称:广州市安普检测技术服务有限公司www.gzaptest.com

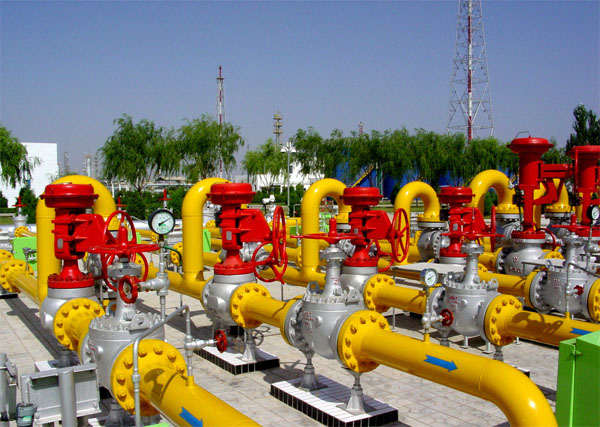

摘要:焊接是油气管道钢结构的一种主要的连接方式,其焊接质量直接影响油气管道钢结构的质量,进而影响整个油气管道的质量,因此,采用新型焊接工艺减少焊接变形和焊缝的发生对提高钢结构焊接质量具有重要的意义。

焊接工艺是整个钢结构的制造、安装过程中最为重要的程序、其中质量好与坏,将直接影响钢结构设备安全运行的效率;尤其是石化行业钢结构的安装,现场安装的影响因素。

主要有焊接工艺参数的确定、原材料的检验以及焊接设备调试、现场安装环境因素等问题。焊接变形也是影响焊接安全可靠性、结构性能和制造工艺的主要因素。在不同条件下产生的裂纹等缺陷,造成对结构的疲劳强度、断裂特性等,都有不利的影响。因此,掌握焊接变形的特性和焊接质量的控制,对于钢结构的性能起到决定性的作用。

焊接工艺评定是钢结构制作的一项焊接技术准备工作,是企业制定工艺规程等技术文件的依据,是用来证明钢结构工程制作时采用的焊接工艺能满足钢结构的使用性能的见证文件,也是提供给监督管理部门进行开工审批、制作过程监理、竣工验收的必要条件。因此,现在凡是比较大一点的工程,业主单位、监理单位等都有这方面的要求,所以进行焊接工艺评定工作已逐渐成为钢结构制作,安装企业必不可缺少的一项技术工作。

广州安普检测技术服务有限公司的焊接工艺评定项目:

1. 试验准备

在预焊接工艺规程批准后,进行焊前的准备工作

2. 试件施焊

焊前准备工作完毕,由施焊人员根据预焊接工艺规程进行施焊,同时,技术人员负责对施焊过程进行记录。

3. VT外观检测:

试验目的:检查焊缝表面有无缺陷。

试验方法:有肉眼或放大镜观察试件接头的表面。

4.无损检测:

试验目的:检查焊缝表面和内部有无缺陷。

试验方法:表面缺陷-磁粉检测(MT)渗透检测(PT)

内部缺陷-超声探伤(UT)射线探伤(RT)

5.实验室检测项目:

拉伸测试,弯曲测试,冲击测试,硬度测试,低倍金相测试

6. 编制焊接工艺评定报告

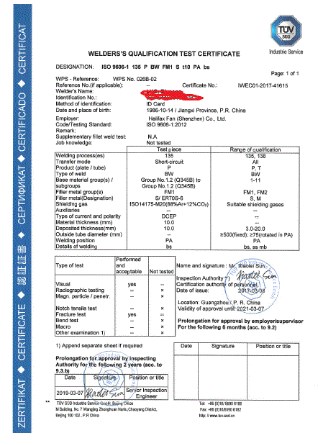

焊接工艺评定报告是焊接工艺评定最后的成果,是将焊接工艺评定全过程积累的各项焊接工艺因素、焊接数据和试验结果整理成具有结论性、推荐性的资料。这是整个施工过程的指导性文件。而由欧盟权威机构TUV出具的焊接工艺评定报告,则成为焊接工艺评定证书。

广州市安普检测技术服务有限公司对PQR焊接工艺评定试验常用标准:

ASME Ⅸ

ISO 15614-1& ISO 15614-2

AWS D 1.1&AWS D1.2

AS 1544.1

NB/T 47014-016-2011

PQR焊接工艺评定试验项目:

试验项目:外观检查,无损检测,力学性能和弯曲性能试验,金相检验(宏观)
