阀类零件锥口尺寸测量
发布时间:2020-06-30

公司名称:广州市安普检测技术服务有限公司 www.gzaptest.com

摘要:本文章详细讲述阀类零件锥口尺寸的检测。

       阀类零件在液压柱塞泵中是一个核心关键零件,其阀上的油口接口多采用锥口密封方式,由于锥口尺寸公差较小,若是尺寸不合格,经常会造成漏油,锥口尺寸在生产线中常规的检测方法是使用带表尺尺寸目测比对测量,重复测量一致性差,测量系统分析MSA屡次通不过,零件复查时争议很大检测测量系统分析难以通过;本文介绍了怎么利用工装实现对锥口尺寸的快速检测。

图样要求

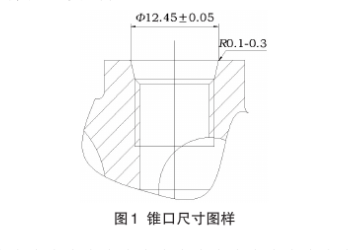

零件锥口开口尺寸12.45正负0.05,孔口倒角R0.1-R0.3,图样1所示。

锥口工作原理

锥面O形密封结构的工作原理是:当旋转紧螺套时,通过螺套工作面向下挤压O形圈,在与锥面的共同作用下,O形圈同时贴紧调节阀壳体锥面与螺套,其密封性能主要取决于O形圈的压缩量,其受力情况图2所示,P为压紧螺套对0形圈施加的压紧力,P1、P2为调节阀壳体锥面和螺套对O形圈的反作用力,P1、P2和矢量和等于P,反作用力P1、P2使O形圈产能变形,从而使阀锥面和螺套分别形成环形密封带,起到密封作用。由于锥口尺寸大小决定了压紧力P的大小,同时决定了O形圈变形量,亦既决定了密封效果,因此锥口尺寸十分关键这种密封结构特别适合于密封要求高,有可能需要经常拆装的场合。

广州市安普检测技术服务有限公司的尺寸测量中心配备精密桥式三坐标测量机、关节臂式三坐标、便携式激光扫描仪、全自动高精度影响测量仪、齿轮检测中心、表面粗糙度轮廓仪等先进的尺寸测量仪器,以及其他通用尺寸测量仪器,凭借精密的设备和技术团队的丰富经验,能为客户提供快捷、高质量的尺寸测量解决方案,提供专业的第三方检测报告。

服务项目:

1.常规产品尺寸测量:长、宽、高、厚、内外径、角度、中心距、边心距、偏心距等。(适用范围:五金制品、塑胶制品、模具制品、大型模板、大型设备组装位置、装夹治具、检具等)

2.形状位置公差检测:圆度、直线度、平面度、平行度、垂直度、对称度、倾斜度、同轴度、同心度、圆柱度、单跳动、全跳动、线轮廓度、面轮廓度、位置度等。(适用范围:复杂五金模具、组装治具的方向定位、孔定位、偏差定位等)

3.齿轮检测:齿轮精度、跳动、单齿偏差、累积偏差、相邻齿距偏差、齿廓(FHA、FA、FFA)、螺旋线(FHB、FB、FFB)表面粗糙度、轮廓度检测

4.色谱分析、3D抄数与逆向设计:按照已知实物,制作出于实物一样的3D图,进而开发新的产品和模具。

5.三坐标操作培训与维护

公司介绍:

广州市安普检测技术服务有限公司,长期致力于为多领域客户提供一站式检测服务及完善的安普检测解决方案,与几大著名检测机构如ITS天祥集团、TUV南德认证、航天科工集团都有长远稳定的合作关系,并获得了相应授权。安普检测实验室位于深圳,拥有CNAS与CMA资质,设有多个设备先进和测试功能齐全的实验室以及资质齐全的无损检测人员团队,在仓储货架安全、无损探伤、焊接工艺评定、材料测试、精密尺寸测量等领域提供专业的检测、检验及相关技术服务。尤其是在货架安全检验检查方面,积累了丰富的经验,为多个知名企业进行了货架安全检验,排除隐患,协助企业形成自检制度,提高运营安全性。尺寸测量以及逆向工程也是广州安普的优势服务项目之一,技术团队有着非常丰富的经验,设备精密,可以完成客户所有关于尺寸方面的需求。
